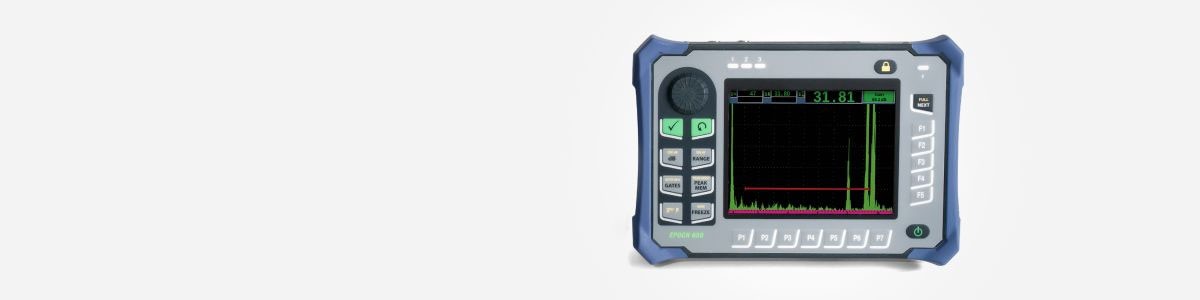

EPOCH 650 超声波缺陷检测器
手机:
服务说明
1、由中科仪器汇发货，并提供售后服务
2、因库存实时变化，具体发货时间以实际发货为准
产品详情
| 仪器输入/输出 | USB端口 | USB 随身即用（OTG） |
|---|---|---|
| RS-232端口 | 是的 | |
| 视频输出 | VGA输出标准 | |
| 模拟输出 | 1个模拟输出（可选），可选1 V/10 V 全刻度，最大4mA | |
| 报警输出 | 3个报警输出，5V TTL，10 mA | |
| 触发输入输出 | 触发输入，5V TTL; 触发输出，5V TTL，最大10 mA | |
| 编码器输入 | 单轴编码线（正交 - 仅腐蚀模块模式） | |
| 环境评级 | 知识产权等级 | 设计符合IEC 60529-2004（外壳提供的保护等级——IP代码）的入口保护（IP）等级标准，IP67（导航垫版本）或IP66（旋钮版本）。 产品设计通过在产品投入生产前进行的明显内部设计验证测试过程确认其符合知识产权等级。 |
| 爆炸性大气 | 安全运行依据国家消防协会法典（NFPA 70）第500条定义的第一类第二分部D组，并使用MIL-STD-810F方法511.4程序I进行测试。 | |
| 震动测试 | MIL-STD-810F，方法516.5程序I，每轴6个周期，15g，11毫秒半正弦。 | |
| 振动测试 | MIL-STD-810F，方法514.5，程序I，附录C，图6，一般暴露：每轴1小时 | |
| 工作温度 | –10°C至50°C（14°F至122°F） | |
| 电池储能温度 | 0°C至50°C（32°F至122°F） | |
| 概述 | 整体尺寸（宽 x 高 x 深） | 尺寸为236毫米 x 167毫米 x 70毫米（9.3英寸 x 6.57英寸 x 2.76英寸） |
| 重量 | 1.6公斤（3.5磅），包括锂离子电池 | |
| 按键 | 英语、国际语、日语、中文 | |
| 语言 | 英语、西班牙语、法语、德语、日语、中文、葡萄牙语、俄语 | |
| 换能器连接 | BNC或1号LEMO | |
| 数据存储 | 内置10万个ID，可拆卸2GB MicroSD卡（标准配置） | |
| 电池类型 | 单一锂离子可充电标准 | |
| 电池续航 | 15小时至16小时（锂离子） | |
| 功率需求 | 交流电源：100 VAC 至 120 VAC，200 VAC 至 240 VAC，50 HZ 至 60 Hz | |

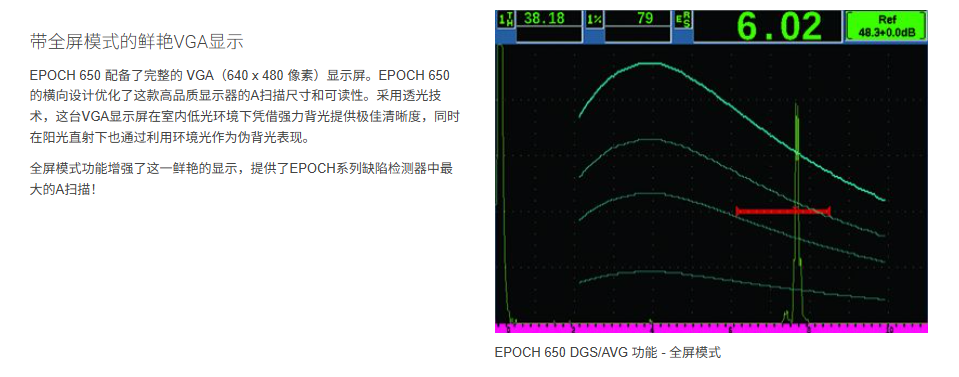

| 显示类型 | 全VGA（640 x 480像素）半变色LCD，60 Hz更新率 | |
| 显示尺寸（宽 x 高，诊断） | 117毫米 x 89毫米，146毫米（4.62英寸 x 3.49英寸，5.76英寸） | |
| 脉冲器 | 脉冲器 | 可调矩形方波 |
| PRF | 10 Hz 到 2000 Hz，以 10 Hz 为增量 | |
| 能量设置 | 100 V、200 V、300 V 或 400 V | |
| 脉冲宽度 | 通过PerfectSquare™技术，可从25纳秒调节到5000纳秒（0.1 MHz） | |
| 阻尼 | 50, 100, 200, 400 Ω | |
| 接收器 | 增益 | 0到110 dB |
| 最大输入信号 | 20 伏 p-p | |
| 接收机输入阻抗 | 400 Ω ± 5% | |
| 接收机带宽 | 0.2 MHz 到 26.5 MHz，频率为-3 dB | |
| 数字滤波器设置 | 三十套数字滤波器组符合七个标准 ISO 22232-1：2020标准（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz、5-15 MHz） | |
| 整流 | 全波、正半波、负半波、射频 | |
| 系统线性 | 水平：± 0.5% FSW | |
| 结局 | 0.25% FSH，放大器精度±1dB | |
| 拒绝 | 0到80%的FSH并配有视觉警告 | |
| 振幅测量 | 0%到110%全屏高度，分辨率为0.25% | |
| 测量率 | 在所有模式下等效于PRF | |
| 校准 | 自动校准 | 速度，零偏移 直线光束（第一背墙或回声对回声） 角度光束（声道或深度） |
| 测试模式 | 脉冲回波、双重或通过传输 | |
| 单位 | 毫米、英寸或微秒 | |
| 分布范围 | 3.36毫米至13,388毫米（0.132英寸至527.10英寸）@ 5,900米/秒（0.2320英寸/μ） | |
| 速度 | 635 m/s 至 15240 m/s（0.0250 英寸/μs 至 0.6000 英寸/μs） | |
| 零偏移 | 0微秒到750微秒 | |
| 显示延迟 | -59毫米至13,401毫米（-2.320英寸至526.97英寸）@纵向初速（钢制） | |
| 折射角 | 0°到90°，0.1°为增量 | |
| 大门 | 测量门 | 两个完全独立的门用于幅度和时间测量 |
| 门口起跑 | 在整个显示范围内的变量 | |
| 门宽 | 从门开始到显示范围结束的变量 | |
| 门高 | 全屏高度可变，从2%到95%不等 | |
| 警报 | 正阈值和负阈值，最小深度（门1和门2） | |
| 测量 | 测量显示位置 | 5个地点可选（手动或自动选择） |
| 门（1,2） | 厚度、声径、投影、深度、振幅、飞行时间、最小/最大深度、最小/最大振幅 | |
| 回声对回声 | 标准门2-门1，可选中频门跟踪 | |
| 其他测量 | DGS/AVG的超冲（dB）值，DGS/AVG的ERS（等效反射体尺寸），AWS D1.1/D1.5 A、B、C和D值，拒绝值，回声到RefdB值 | |
| DAC/TCG | 标准 | |
| DAC点 | 最多50点，动态范围110分贝 | |
| 特殊DAC模式 | 自定义DAC（最多6条曲线），20-80% 视图 | |
| 曲面修正 | 角度束测量的标准外径或杆校正 | |
| 腐蚀（可选） | 零交叉测量算法，V-路径校正，单回声或回声对回声，编码B扫描 |
如果您在爆炸性环境下工作，EPOCH 650 Ex缺陷探测器符合ATEX指令的要求。欲了解更多信息，请阅读我们关于ATEX指令的常见问题解答。
软件选项
• EP650-模板（Q1400002年）：模板存储
• EP650-API5UE（Q1400003）：API 5UE缺陷调整
• EP650-平均（Q1400004）：波形平均•
EP650-IG（Q1400005）：接口门
• EP650-BEA（Q1400006）：后壁回声衰减器（BEA）
• EP650-CORRSN（Q1400001）：腐蚀模块（含编码B扫描）
可选配件
• 600-BAT-L-2（U8760058）：可充电锂离子电池
• EP4/CH（U8140055）：胸带
• 600-TC（U8780294）：运输箱
• CBAS-10668-0060（Q7790012）：RS232通信线
• DSUB-HD15-6（U8780333）：数字输出线
• 600-C-VGA-5（U8780298）：VGA输出线
• MICROSD-ADP-2GB（U8779307）：2GB microSD存储卡
• 600-SC-K（U8780334）：带袋的软携带箱（旋钮版）
• 600-SC-N（U8779879）：带袋的软携带箱（带导航垫版本）
• N600-EXTALM（U8780332）：外部报警蜂鸣器
• CBAS-10669-0010（Q7790008）：B扫描沙滩车编码线（10英尺，另有长度可选）
