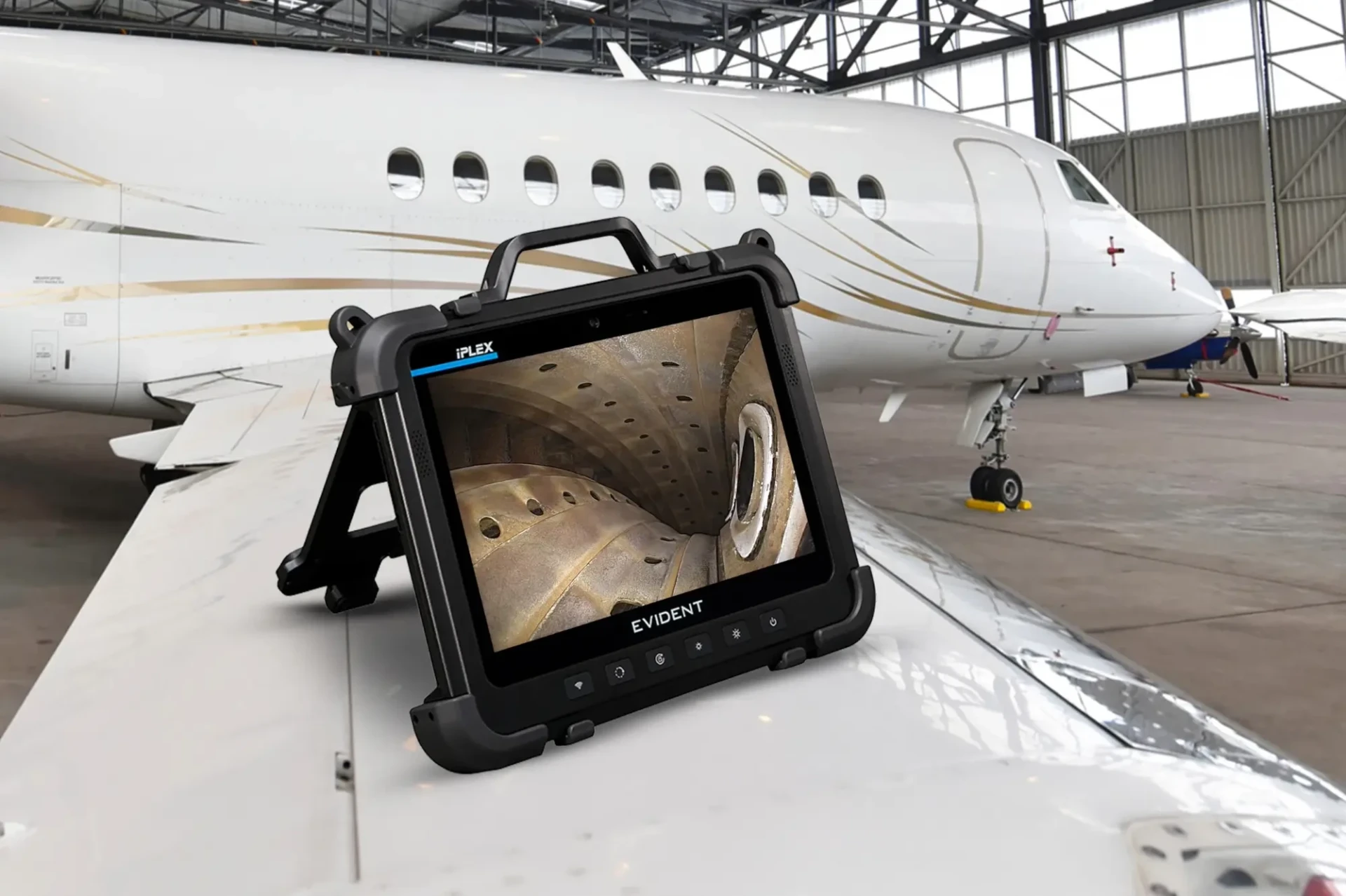

视频示波器和内窥镜 IPLEX 一号

工作范围单位型号编号。IV10420IV10435IV10620IV10630IV10635IV10650IV10675IV106100插入管瞄准镜直径Φ 4.0 毫米Φ 6.0 毫米瞄准镜长度2.0米（6.56英尺）3.5米（11.48英尺）2.0米（6.56英尺）3.0米（9.84英尺）3.5米（11.48英尺）5.0米（16.4英尺）7.5米（24.6英尺）10.0米（32.8英尺）外观高耐久性钨编织管子的柔韧性均匀

所属栏目: 其他仪器

手机:

13826585752

立即咨询同类产品

正品行货

品类齐全

一站式服务

一对一客服

服务说明

1、由中科仪器汇发货，并提供售后服务

2、因库存实时变化，具体发货时间以实际发货为准

产品详情

工作范围单位

型号编号。		IV10420	IV10435	IV10620	IV10630	IV10635	IV10650	IV10675	IV106100
插入管	瞄准镜直径	Φ 4.0 毫米		Φ 6.0 毫米
	瞄准镜长度	2.0米（6.56英尺）	3.5米（11.48英尺）	2.0米（6.56英尺）	3.0米（9.84英尺）	3.5米（11.48英尺）	5.0米（16.4英尺）	7.5米（24.6英尺）	10.0米（32.8英尺）
	外观	高耐久性钨编织
	管子的柔韧性	均匀刚度		锥形Flex插管，柔韧性逐渐增加，向远端方向逐渐增加
重力指示器		-		可得
光学系统	视野	可通过光学适配器选择
	视角
照明		激光二极管，白色LED，紫外LED（365nm），红外LED（950nm）
发音部分	可动角度（全程）	160°		180°				150°	130°

主单位

型号编号。		IV10000，作战单位
尺寸（宽 x 高 x 深）		305毫米×220毫米×154毫米（12.0英寸×8.7英寸×6.1英寸）（未包括突出部分）
系统重量（主机+操作单元）		与IV10420合用时：6.40公斤（14.1磅）	与IV10435合用时：6.46公斤（14.2磅）	与IV10620合计：6.48公斤（14.3磅）	与 IV10630 合计：6.56 公斤（14.5 磅）	与IV10635合计：6.60公斤（14.6磅）	与IV10650合用：6.72公斤（14.8磅）	与IV10675合用时：6.92公斤（15.3磅）	与IV106100合用：7.12公斤（15.7磅）
液晶显示器		10.1英寸WUXGA（1920×1200），IPS，高对比度硬表面和多点触控界面（10点），电容式日光可读显示屏（光学粘合+AR涂层）， 1100尼特背光
视频输出		Type A HDMI 2.0
耳机（麦克风输入/音频输出）		兼容蓝牙®耳机/麦克风
数据输入输出端口		USB Type-C 端口 × 3 端口 1：USB 3.2 第一代，USB Power Delivery 3.0（输入 20V/5A，输出 5V/3A）端口 2：USB 3.2 第一代，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A）端口 3：USB 3.2 第一代，USB Power Delivery 3.0（输入 20V/1.5A，输出 5V/0.9A）
电源		主单元锂离子电池：标称10.8 V，约360分钟工作时间（主单元+示波器单元）平板锂离子电池：标称10.8 V，约 180分钟 100 V 至 240 V，50/60 Hz（配备交流适配器）
录音媒介	普通	内置SSD（256 GB）或USB闪存
标题文本选项		51字符显示
图像调整		变焦功能（数字无缝变焦最多5倍）、增益（7级）、宽度（5级）、对比度（4级）、动态降噪（3级）、亮度（增益自动：16级，增益手动：24级）、锐利度（16级）、饱和度（21级）、红色增强、色温（2000K~12000K，21级）、场景预设、高级设置、图像显示功能
静态图像录制	结局	H960 × V752（像素）* 当打印屏幕开启时，分辨率变为H1280×V800 分辨率取决于光适配器
	录音格式	JPEG（.JPG）、PNG（.PNG）
视频录制	结局	H960 × V752（像素）* *当打印屏幕开启时，分辨率变为 H1280 × V800
	录音格式	MPEG 4 AVC/H.264（.MP4文件）
Wi-Fi		2.4GHz（802.11 b/g/n/ax）x 2ch（内置操作单元）通过连接兼容的WiFi接收器实现无线连接IV10000
蓝牙®		® 蓝牙5.2 × 1（内置操作单元）支持无线遥控连接

光学适配器规格

φ4.0毫米光学适配器
		AT80D/FF-IV104	AT120D/NF-IV104	AT120D/FF-IV104	AT120S/NF-IV104	AT120S/FF-IV104	AT80D/80D-IV104	AT60S/60S-IV104
光学系统	视野	80°	120°	120°	120°	220°	80°/80°	60°/60°
	视角	前言	前言	前言	侧面	侧面	前言	侧面
	景深^*1	52.9毫米至步兵	4.4至107毫米	17毫米到步兵	2.7至9毫米	10.3毫米到步枪	4.7至66毫米	3.7至62毫米
远端	外径^*2	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米
远端	远端^*3	20.9毫米	20.4毫米	20.5毫米	21.1毫米	21.1毫米	22.3毫米	24.7毫米

		φ4.0 毫米 SWOPTIX 三维测量		φ4.0 毫米 SWOPTIX 多视图
		AT100DD-IV104	AT80SS-IV104	AT110DN/F-IV104		AT100D/S-IV104
光学系统	视野	100°	80°	120°/110°		100°
	视角	前言	侧面	前言		前言	侧面
	景深^*1	4至150毫米	4至150毫米	3至25毫米	20毫米到步兵	6毫米到步兵	5毫米到步兵
远端	外径^*2	φ4.0 毫米	φ4.0 毫米	φ4.0 毫米		φ4.0 毫米
	远端^*3	21.0毫米	23.2毫米	20.9毫米		22.4毫米

φ6.0 毫米光学适配器
		AT80D/FF-IV106	AT120D/NF-IV106	AT120D/FF-IV106	AT120S/NF-IV106	AT120S/FF-IV106	AT90D/90D-IV106	AT70S/70S-IV106
光学系统	视野	80°	120°	120°	120°	120°	90°/90°	70°/70°
	视角	前言	前言	前言	侧面	侧面	前言	侧面
	景深^*1	23.4毫米到步兵	6.1至267毫米	20.3毫米到步兵	2.7至9毫米	10.3毫米到步枪	5.6至208毫米	4.1至259毫米
远端	外径^*2	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米
远端	远端^*3	20.8毫米	20.9毫米	20.5毫米	21.6毫米	21.6毫米	22.7毫米	26.7毫米

		φ6.0 毫米 SWOPTIX 三维测量		φ6.0 毫米 SWOPTIX 多视角
		AT120DD-IV106	AT100SS-IV106	AT110DN/F-IV106		AT100D/S-IV106
光学系统	视野	120°	100°	120°/110°		100°
	视角	前言	侧面	前言		前言	侧面
	景深^*1	4至150毫米	3毫米到150毫米	3至25毫米	20毫米到步兵	6毫米到步兵	5毫米到步兵
远端	外径^*2	φ6.0 毫米	φ6.0 毫米	φ6.0 毫米		φ6.0 毫米
	远端^*3	21.6毫米	25.0毫米	20.6毫米		22.3毫米

*1.表示最佳对焦时的观测距离。
*2.适配器安装在示波器上时，可以插入 ø8.5 毫米和 ø10 毫米的孔中。
*3.显示安装时，望远端刚体长度。

作业环境

工作温度	插入管	空气中温度：-25°C至100°C（-13°F至212°F）水中：10°C至30°C（50°F至86°F）
	石板	空气中温度：-21°C至49°C（-5.8°F至120.2°F）（使用锂离子电池）空气中温度：0°C至40°C（32°F至104°F）（使用交流电源适配器）
	系统	空气中温度：-21°C至49°C（-5.8°F至120.2°F）（使用锂离子电池）空气中温度：0°C至40°C（32°F至104°F）（使用交流电源适配器）
相对湿度	所有部分	15%到90%
液体电阻	所有部分	暴露于机油、轻油或5%盐水溶液中时可操作
防水	插入管	可水下操作，配备观察尖适配器。不可水下操作，配备立体测量转接器。 IV104系列：水深相当于3.5米（11.6英尺）; IV106系列：水深相当于10.0米（33.0英尺）
	其他部分	IP65* *当系统保护盖打开时不适用。

MIL-STD 合规

操作_{环境性能由以下MIL-STD-810H和MIL-STD-461G确认。} 在任何^{情况下均不保证完全无损。请向Evident销售代表咨询详情。}
类型	方法
低气层	MIL-STD-810H，方法500.6程序I
高温	MIL-STD-810H，方法501.7程序I
低温	MIL-STD-810H，方法502.7程序I
雨与吹雨	MIL-STD-810H，方法506.6程序I
湿度	MIL-STD-810H，方法507.6
盐雾/腐蚀环境	MIL-STD-810H，方法509.8
扬尘	MIL-STD-810H，方法510.7程序I
爆炸性大气	MIL-STD-810H，方法511.7程序I。
振动	MIL-STD-810H，方法514.8程序I
震惊	MIL-STD-810H，方法516.8程序IV
结冰/冻雨	MIL-STD-810H，方法521.4
传导易感率，Power领先	MIL-STD-461G，CS101（系统）
传导敏感性，散装电缆注入	MIL-STD-461G，CS114（系统）
传导敏感率、大宗电缆注入、冲量	MIL-STD-461G，CS115（系统）
导电磁化率、阻尼正弦瞬变、电缆和电源线	MIL-STD-461G，CS116（系统）
进行的易感性，人员携带静电放电（ESD）	MIL-STD-461G，CS118（系统与无线遥控器）
辐射磁化率磁场	MIL-STD-461G，RE101（系统和无线遥控器）
辐射发射电场	MIL-STD-461G，RE102 甲板上方（系统和无线遥控器）
辐射磁化率磁场	MIL-STD-461G，RS101（系统和无线遥控器）
电磁干扰（EMI）	MIL-STD-461G，RS103甲板上方（系统和无线遥控器）
