汽车电子传导电压法方案
● 汽车电子传导电压法示意图 ● 设备选型：EM5080M/B+2EM5040C+EM5010A+屏蔽室 ◆人工电源网络EM5040C技术规格 EM5040C 频率范围 100kHz ～ 200MHz 电路形式 （ 5uH+1 ） ||50 测量线路相数 单线 交流电

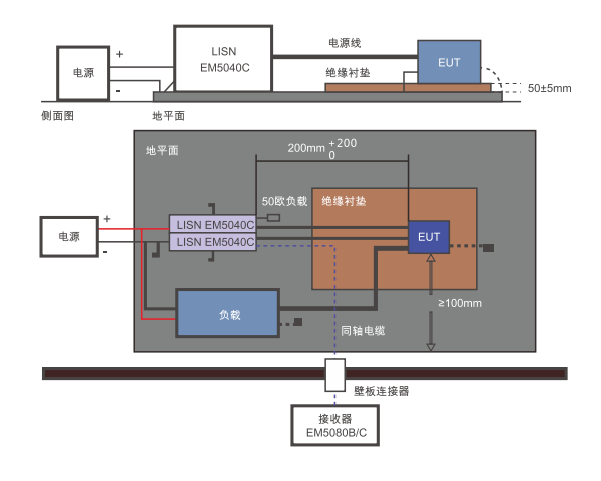

● 汽车电子传导电压法示意图
● 设备选型：EM5080M/B+2EM5040C+EM5010A+屏蔽室

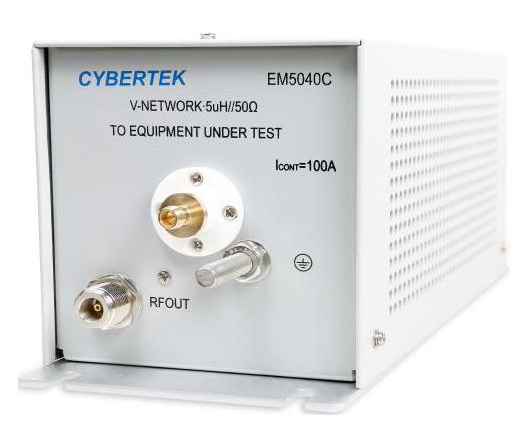

◆ 人工电源网络EM5040C技术规格
|
EM5040C |
|
|
频率范围 |
100kHz～200MHz |
|
电路形式 |
（5uH+1Ω）||50Ω |
|
测量线路相数 |
单线 |
|
交流电压/频率范围 |
0～250VAC / 0～400Hz |
|
直流电压范围 |
0～600V |
|
电源输出口 |
M8 螺栓 |
|
输出电流 |
额定100A 短时最大电流（<30s）500A |
|
保护接地方式 |
2*M8螺栓 底层金属面板（用螺丝将其固定在地平面上） |
|
输出端接口 |
标准50Ω N female |
|
工作温度范围 |
0℃～45℃ |
|
存储温度 |
-20℃～70℃ |
|
安全标准 |
符合EN61010-1 |
|
尺寸 |
322mm（长）×122mm(宽)×128mm（高） |
|
重量 |
1.8kg |
